AXB破碎锤的工作原理

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

AXB破碎锤的工作原理

发布日期:2018-04-23 作者:艾思博科技有限公司 点击:

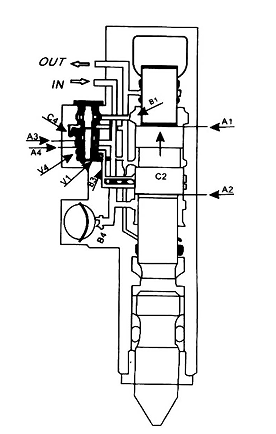

1、 压力作用之间的关系
      活塞后腔A1压力大于活塞前腔A2压力,即A1>A2;高压油总是作用于A2腔,当油压作用时,A1压力由于高变低,反过来也一样,所以活塞C2作往复运动。类似的,阀门高压腔A3压力<A4,高压油连接不断地作用A3和A4因此阀门移动至A1端;反过来也一样。阀门C4的转变也改变活塞后腔B1端压力从高压侧到低压侧,反过来也一样。阀门C4与活塞C2做往复运动一致。此外,上体充有氮气,当活塞向后运动时,氮气被压缩儿储存气能,活塞工作时,气能转化为活塞功能。

2、   活塞启动
      当高压油流入AXB液压破碎锤“IN”油口时,高压油对活塞前腔A2起作用,阀门高压腔V1抑制阀门,当活塞后腔B1与能过阀门“OUT”油口连接并且改变到低压侧,高压油作用到活塞前腔A2端,活塞C2开始向后运动,同时,上体内的氮气被压缩成气压储存在上缸体中。

3、   阀门充压
    当活塞向后移动是,活塞后腔B1和阀门变化端口B3连接,高压油对阀变腔V4起作用,从而使阀发生变化。
    同时,活塞后腔B1与阀门低压腔V3断开并和阀门高压腔V1连接,活塞后腔B1内的压力将增加。

4、   活塞持续打击
      当活塞C2到达顶部死点时,来自阀门高压腔V1的高压油不断作用至活塞后腔B1使活塞持续打击;同时,被储存在蓄能器C5内的能量被转化为压缩气体的能量进入上体内,阀门的有效打开是由于高压腔V1和阀门变化腔V4高压油的作用。
